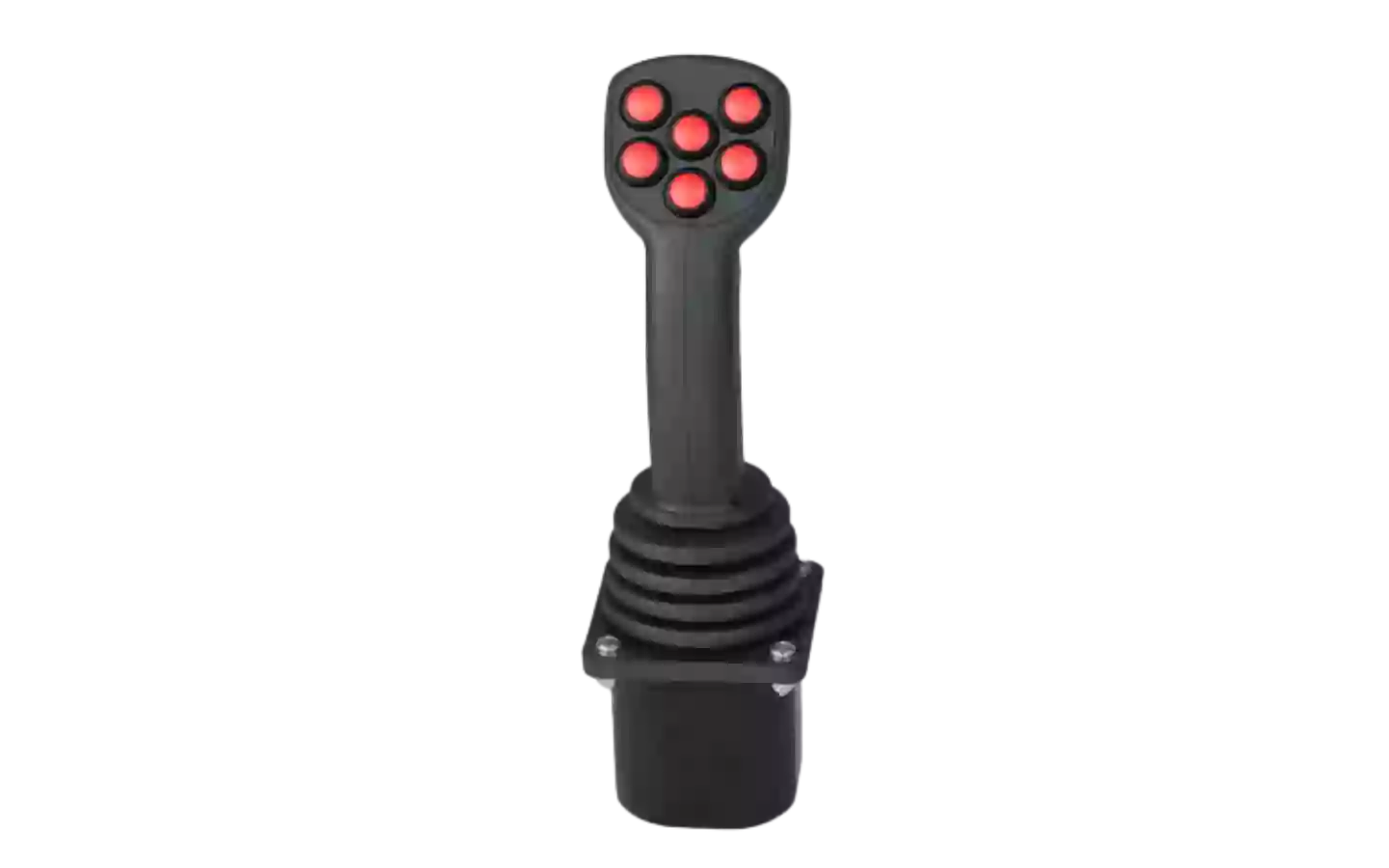

C25 Meerassige joystick

Robuuste Hall-effect joystick voor elektrohydraulische besturing in mobiele machines. Beschikbaar met analoge, redundante, CANbus-, RS232- of USB-uitgangen.

Belangrijkste kenmerken

Enkel- of meerassige bediening
Contactloze Hall-effect technologie
Veerretour of frictiehoudfunctie
Optionele CANbus-uitgang
Diverse multifunctionele handgrepen
Geschikt voor zware omgevingen

Prestatiekenmerken

De C25 Meerassige joystick is ontwikkeld voor betrouwbare besturing in veeleisende mobiele en industriële toepassingen. De contactloze Hall-effect technologie zorgt voor een lange levensduur en stabiele signaaluitvoer.

Gebruiksomstandigheden

De joystick is geschikt voor zware omgevingen met bedrijfstemperaturen van -40 °C tot +85 °C. Uitvoeringen met veerretour halen meer dan 5 miljoen cycli; frictievarianten meer dan 1 miljoen cycli.

Mogelijke toepassingen

Bouwmachines
Hijsmachines
Landbouwmachines
Wegenbouwmachines
Grondverzetmachines
Elektrohydraulische besturing
Aan/uit- en proportionele ventielbesturing

Voordelen van dit product

De C25 biedt engineers een flexibel joystickplatform met configureerbare assen, handgrepen, microschakelaars en uitgangssignalen. CANopen en J1939 maken integratie in machine- en voertuignetwerken eenvoudiger.

Andere belangrijke kenmerken

Bewegingshoek tot ±20° met veerretour
Bewegingshoek tot ±25° met frictiehoudfunctie
Optionele hoogstroom-schakeluitgang
Optionele CANbus-uitgang
Kabel-, Molex- of Deutsch-aansluiting

Heeft u dit product nodig voor uw project?

Vraag een offerte aan, of laat uw gegevens achter voor meer informatie van één van onze experts.

Praat met een expert

Product downloaden

C25 series multi axis joystick althen controls

Volledig naar uw wens

Is dit niet precies wat u zoekt? Wij leveren standaard producten, maar kunnen u ook goed helpen met aangepaste producten, of een volledige tailor-made oplossing. Neem contact met ons op voor een advies op maat en een eventuele offerte.

Praat met een expert

Technische specificaties

Specificaties	Waarde
Bewegingshoek	±20° veerretour; ±25° frictiehoudfunctie
Bedieningskracht	10~20 N veerretour; 1,7~2,2 Nm frictiehoudfunctie
Mechanische levensduur	>5 miljoen cycli veerretour; >1 miljoen cycli frictiehoudfunctie
Productgewicht	Ca. 850 g
Voedingsspanning, analoog/Hall	5.0±0.5Vdc or 9~32Vdc
Stroomverbruik	<9 mA per kanaal
Middenwaarde spanning	2,5 V ±3% Vs
Lineariteitstolerantie uitgang	±3%
Maximale overspanning	30Vdc
Maximum reverse voltage	-16Vdc
Belastingsweerstand	10KΩ
CAN-versie	CAN2.0b
CAN-protocol	J1939 or CANopen Protocol
Baudrate	250Kbps J1939; 10Kbps~1Mbps CANopen
Bedrijfstemperatuur	-40°C~+85°C
Opslagtemperatuur	-40°C~+85°C
Beschermingsklasse	IP ratings may vary from model to model
EMC	EN IEC 6100-6-4-2019; EN IEC 6100-6-2-2019
Schokbestendigheid	IEC60068-2-27, 50g, 11ms
Trillingsbestendigheid	IEC60068-2-64, random vibration, 3.6gRMS
