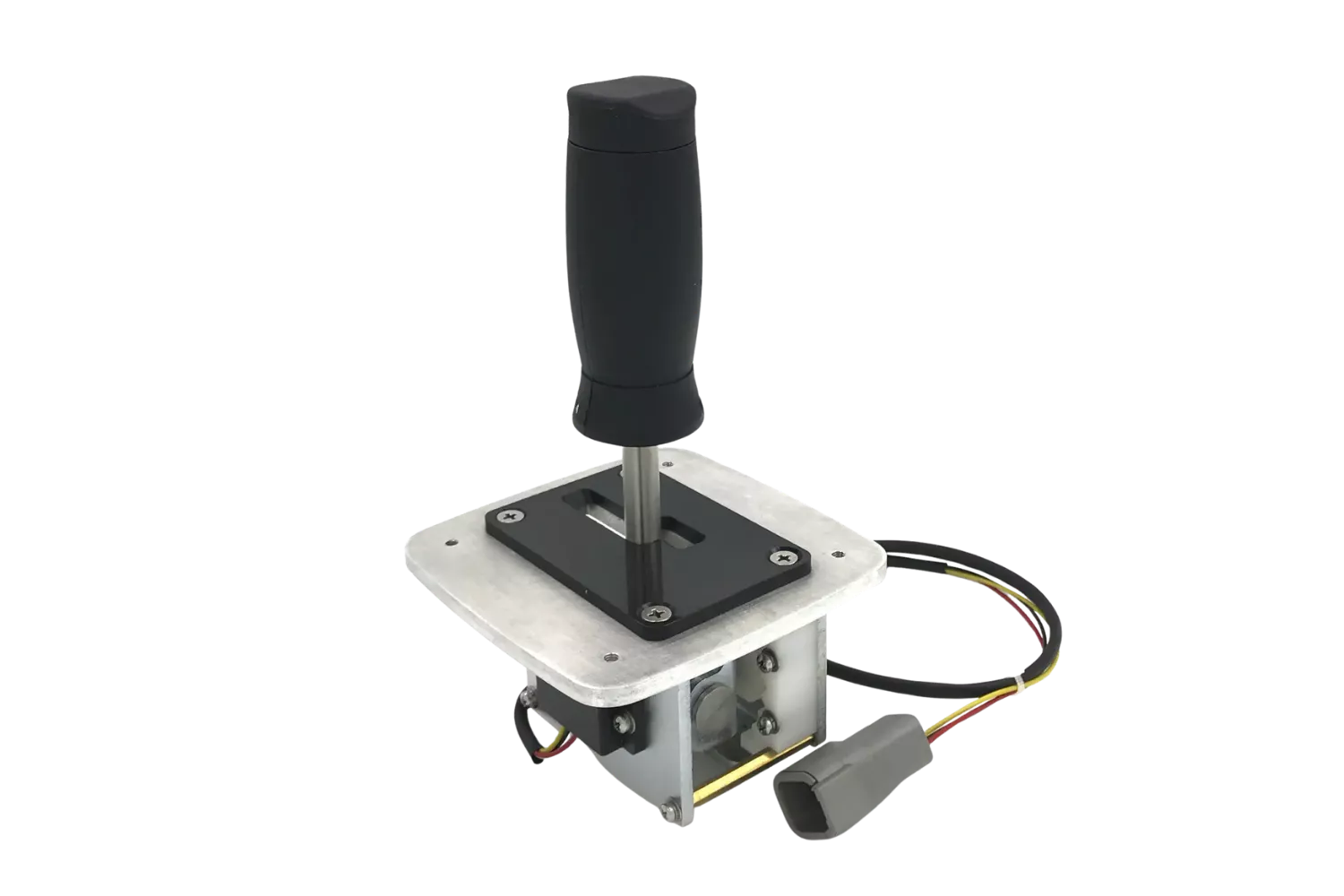

C11 Heavy-duty fleraxlig joystick
Robust Hall effect-joystick för jordbruksmaskiner, armstödsstyrningar och kontrollpaneler. Finns med friktionspositionering, Z-typstyrning, CANbus-utgång och flera handtagsalternativ.
Nyckelfunktioner
- Heavy-duty friktionspositionering
- Z-typ och enaxlig styrning
- Hall effect-teknik
- Mekaniskt och elektroniskt lås
- CANopen- och J1939-utgångar
- IP67-skyddad elektronik
Prestandahöjdpunkter
C11 Heavy-duty fleraxlig joystick är utvecklad för krävande mobila maskiner och industriella styrsystem. Den kontaktlösa Hall effect-tekniken ger hög tillförlitlighet, lång livslängd och exakt styrning. Den robusta konstruktionen och stora rörelsevinklarna gör den särskilt lämplig för jordbruksmaskiner.
Användningsförhållanden
C11 är konstruerad för krävande miljöer med driftstemperaturer från -30 °C till +70 °C. Elektronikdelen har IP67-skydd och joysticken har en mekanisk livslängd på 3 miljoner cykler.
Möjliga applikationer
- Jordbruksmaskiner
- Armstödsstyrningar
- Kontrollpaneler
- Mobila maskiner
- Industriella styrsystem
- Elektrohydrauliska applikationer
Fördelar med produkten
C11 erbjuder stor flexibilitet med enaxlig drift och Z-typstyrning, flera utsignaler, redundanta säkerhetsfunktioner och CANbus-kommunikation. Flera handtagsalternativ gör det enkelt att anpassa lösningen till applikationen.
Andra viktiga egenskaper
- Rörelsevinkel upp till ±35°
- Manöverkraft 55 ±15 N
- Mekanisk livslängd >3 miljoner cykler
- Mekaniskt och elektroniskt lås
- J1939- och CANopen-kommunikation
- Mikrobrytare och dödmansgrepp som tillval
Behöver du den här produkten för ditt nästa projekt?
Begär en offert eller lämna dina uppgifter för att få mer information från en av våra experter.
Produktnedladdningar
Få det på ditt sätt
Inte exakt vad du letar efter? Vi erbjuder standardprodukter, men kan också hjälpa dig med en komplett skräddarsydd lösning. Kontakta oss för rådgivning eller budgetprissättning.
Prata med en expertTekniska specifikationer
| Specifikation | Värde |
|---|---|
| Rörelsevinkel | -20° till +35° (Z-typstyrning); ±35° (enaxlig styrning) |
| Manöverkraft | 55 ±15 N |
| Mekanisk livslängd | 3 miljoner cykler |
| Produktvikt | 1050 g |
| Matningsspänning | 5,0 ±0,5 VDC eller 9–32 VDC |
| Strömförbrukning | <10 mA per kanal |
| Mittspänning | 2,5 V ±3% Vs |
| Linjäritetstolerans för utgångsspänning | ±3 % |
| Maximal överspänning | 24 VDC |
| Maximal omvänd spänning | -12 Vdc |
| Lastmotstånd | 10 KΩ |
| Isolationsmotstånd | >1000 MΩ |
| Märkström mikrobrytare | 2 A @ 30 VDC |
| Drifttemperatur | -30 °C till +70 °C |
| Lagringstemperatur | -40 °C~+85 °C |
| Kapslingsklass | IP67 (elektronikdel) |
| CANbus-alternativ | CANopen, J1939 |
| Låsalternativ | Mekaniskt och elektroniskt lås tillgängligt |
